NMP回收系统
装置用途
用于锂离子电池生产过程中涂布机排出废气中的N-甲基吡咯烷酮（简称NMP）有机溶剂回收与热量回收利用，使废气达标排放要求（GB30484-2013），实现环保、节能及原料回收利用。
溶剂回收原理
N-甲基吡咯烷酮（NMP）是广普高效的极性溶剂，在常温下与水可100%互溶，常压下沸点为202℃。我公司根据NMP特有的物理特性，使用风冷、循环水冷、冷冻水冷等方式换热和喷淋吸收、汽提提浓、汽化脱热等方法，对涂布机废气中的NMP进行回收。
YR-余热回收 S-循环冷却水冷 F-循环冷却水及冷冻水冷 T-高塔 R-水洗模块（撬块） Z-转轮
| 序号 | 工艺 | 型号 | 特点 | 适用风量m3/h/单台塔 | 回收系统NMP回收率 | 尾气排放浓度 | 新风湿度 |
| 1 | 余热回收+塔水洗 | TRD-YR-T | 可用于大风量，能耗小 | 20000-140000 | ≥99% | ≤~20mg/m³ | 环境湿度决定 |
| TRD-YR-R | 可用于小风量，能耗小 | ≤32000 | ≥99% | ≤~20mg/m³ | 环境湿度决定 | ||
| TRD-YR-S-T | 可用于大风量，能耗小 | 20000-140000 | ≥99% | ≤~20mg/m³ | 环境湿度决定 | ||
| TRD-YR-S-R | 可用于小风量，能耗小 | ≤32000 | ≥99% | ≤~20mg/m³ | 环境湿度决定 | ||
| 2 | 余热回收+冷凝回风+尾气水洗 | TRD-YR-F-T | 可用于大风量，需循环冷冻水。排放量小 | 20000-140000 | ≥99% | ≤~20mg/m³ | ≤-10℃，取决于机头机尾湿度 |
| TRD-YR-F-R | 可用于大、小风量，需循环冷冻水。排放量小 | ≤140000 | ≥99% | ≤~20mg/m³ | ≤-10℃，与涂布机头尾相当 | ||
| 3 | 余热回收+冷凝回风+尾气转轮 | TRD-YR-F-Z | 可用于大、小风量，需循环冷冻水，需提供蒸汽或者导热油，排放量小 | ≤140000 | ≥99% | ≤~30mg/m³ | ≤-10℃，与涂布机头尾相当 |
具体工艺选择需根据风量、涂布工艺需求、场地要求等进行定制。

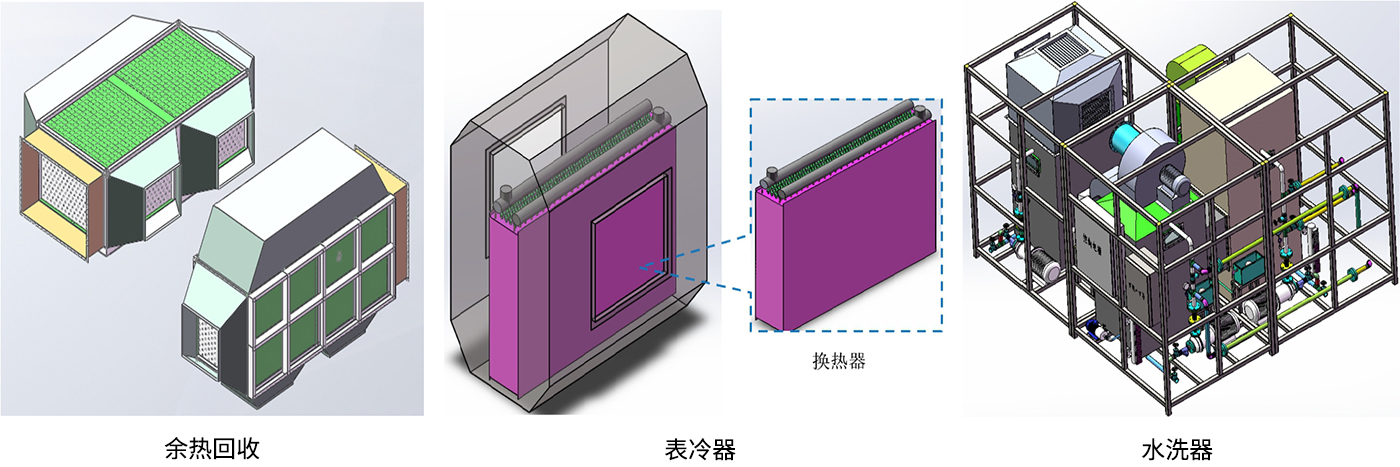

NMP回收设备简介
|
一、余热回收器（也称热回收器、气气换热器）
二、表冷器（也称气液换热器、管翅式换热器）
三、水洗塔（也称高塔、吸收塔）
四、转轮 |
|
